手机信号放大器 KR20CGDW
一、产品整体介绍
本产品是专为1000-3000㎡大中型工程场景研发的多频手机信号放大器，具备低辐射、低功耗、高抗干扰、模块化可升级等核心优势。整机采用自研zhuanli外壳，内部多腔体隔离设计，信号纯净度、运行稳定性远超普通民用放大器，广泛应用于商场、园区、写字楼、厂区等大型空间信号补强场景。

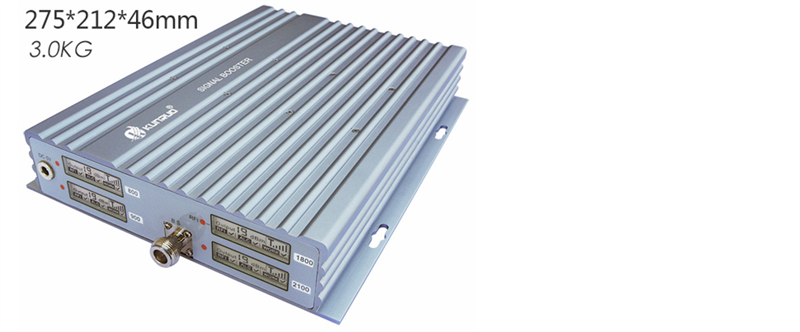

基础外观参数
• 整机尺寸：27521246mm
• 整机重量：3.0KG
• 外接接口：N 型射频接头
• 供电规格：输入 AC 110-240V；输出 DC +5V 6A
二、主机七大核心优势
2.1 模块化设计，支持模块更换，长期使用不过时
设备采用全模块化架构，当运营商基站频率调整时，可补差价更换闲置模块；替换下来的闲置模块，额外加价 30 元即可改装为单频放大器。模块回收价格可联系品牌客服咨询，有效延长设备使用周期，避免设备淘汰。
2.2 低功耗、低发热，运行稳定
整机搭载高端 5V 低功耗专用元器件，四频同时工作状态下整机功耗低于 15W，工作发热量极低，可 7×24 小时连续稳定运行，适配长时间不间断工作的工程场景。
2.3 低辐射、大覆盖，安全合规
主机辐射功率严格控制在 20dBm（0.1W）以内，辐射强度低于家用 WiFi 路由器，绿色低辐射。单台设备有效覆盖面积可达 2000㎡，使用效果优于多数 0.5W 高辐射的同类放大器。
2.4 信号纯度高，从源头减少干扰
普通放大器仅依靠放大管串联提升功率，易产生 80% 以上干扰杂波；本产品搭载专业信号优化电路，放大信号的同时过滤杂波，保障通信信号纯净。
2.5 多级信号管控，设备寿命更长
设备每一级信号放大环节均配置独立信号控制与优化电路，可自适应室外信号强弱波动，避免因信号骤强骤弱损坏电子元器件，大幅提升整机使用寿命。
2.6 ALC 全自动电平控制，安装零调试
内置 ALC 自动电平控制系统，傻瓜式安装，无需专业人员手动调试主机。设备可实时自适应室外信号变化，通电即可正常工作，降低工程施工难度。
2.7 超强抗干扰能力，解决行业通病
干扰抑制能力远超普通放大器百倍。主机满功率运行后，叠加 25dB 外部干扰，本机有效信号仍为干扰信号的千倍以上（支持第三方权威检测）。可彻底解决工程中信号满格但无法通话、上网卡顿等问题.
三、产品结构与工艺设计
本产品采用高成本工业级结构设计，将多频放大器的技术指标做到接近单频专业放大器标准，核心结构如下：

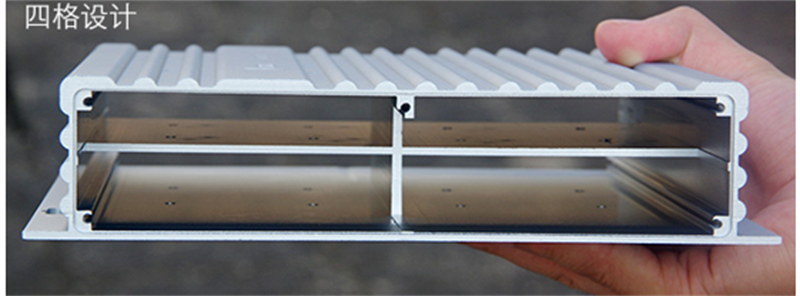

1. 四腔体隔离外壳
外壳模具分为 4 个独立密封腔体，内部将 4 组单频模块物理隔离，彻底规避多频信号互相串扰。支持按需更换不同频段模块，同时支持批量备货，降低定制成本、缩短交货周期。

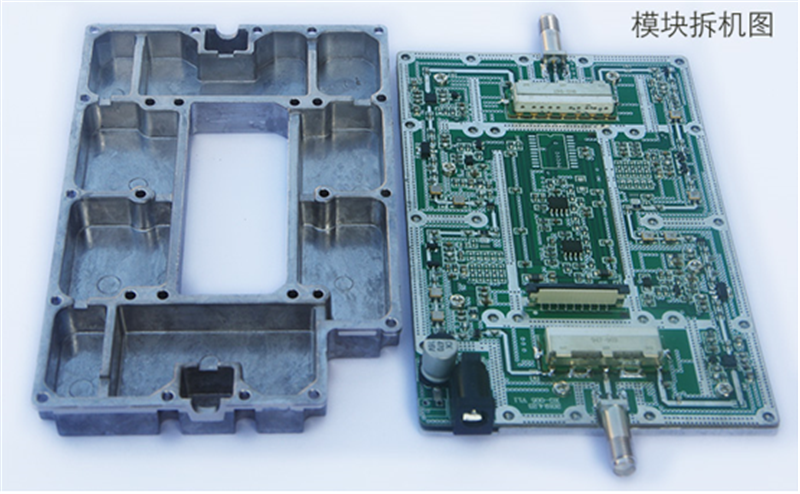

2. 密封式单频主机模块
单频模块主板夹在铝腔体与铝板之间，射频电路完全密封，杜绝内部信号泄露引发自激干扰，保障信号稳定。
3. CNC 精密合路器
合路器采用整块铝块 CNC 数控加工，射频信号完全密封于铝块内部，隔绝外界干扰，放大后的信号仅通过专用接头输出。

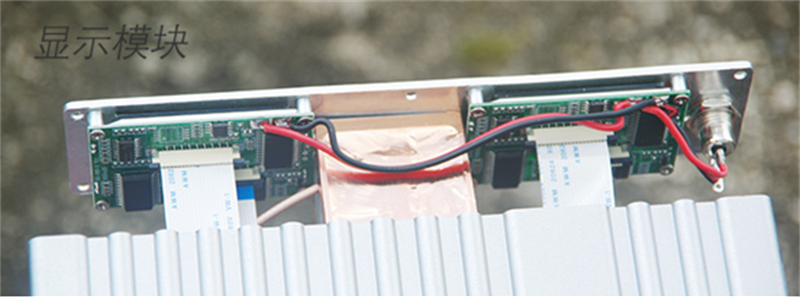

4. 独立显示模块
显示模块采用独立化设计，可根据客户个性化需求进行功能、界面定制，适配不同工程场景的使用要求。
四、显示屏与指示灯功能说明（zhuanli设计）
设备搭载专用智能显示屏与外置指示灯，实时反馈设备运行状态、信号强度、故障告警，方便运维人员巡检。
4.1 显示屏参数释义
1. Output（输出功率）
分为 9dBm、19dBm 两档：9dBm 为低功率输出，可搭配 1~2 个室内天线；19dBm 为满功率输出，可搭载 4 个及以上室内天线。
2. 五格室外信号
直观显示室外基站信号输入强度，满 5 格为最佳工作状态。
3. RFI（干扰告警）
屏幕显示√，代表设备运行指标即将异常，需及时调整内外天线、线路，设备理想状态为无告警。
4. ALC（自动电平控制）
主机满功率输出后，若室外信号持续增强，ALC 电路自动启动并显示√，保护元器件稳定工作。
5. WORK（工作状态）
显示√，代表主机正在正常向基站转发手机信号，设备处于正常工作状态。
4.2 机身外置指示灯
1. RFI 故障红灯
当显示屏 RFI 告警后，设备指标持续恶化时，外壳 RFI 红灯亮起，同时主机自动停机，防止设备干扰周边通信环境。
2. 同步绿灯
仅移动 4G-TD 系列机型配备；灯常亮或闪烁代表同步 CPU 正常工作，该灯必须正常点亮，主机才可稳定运行。
五、产品型号、频段分类
5.1 通用选型说明
1. 电商通用统一型号：KR20CGDTF，具体频段以机身频率条码为准；
2. 功率规格：常规备货17dBm、20dBm机型；23dBm 机型支持定制；
3. 型号数字含义：型号中 17/20 代表主机辐射功率，全系机型均有 17dBm、20dBm 两个版本；
4. 标配频段：产品无 TD2300、1900+2100 频段，特殊频段可接受定制。
5.2 电商通用型号系列
表 1 电商款 - 三频系列型号及对应频段
表格
型号 | 对应工作频率 |
KR17CGW | CDMA800+GSM900+WCDMA2100 |
KR20GDW | GSM900+DCS1800+WCDMA2100 |
KR17CDW | CDMA800+DCS1800+WCDMA2100 |
KR20GDTF | GSM900+DCS1800+TD1900 |
KR17CDTF | CDMA800+DCS1800+TD1900 |
KR20GWTD | CDMA800+WCDMA2100+TD2600 |
KR17CDTD | CDMA800+DCS1800+TD2600 |
KR17DWTD | DCS1800+WCDMA2100+TD2600 |
表 2 电商款 - 四频系列型号及对应频段
表格
型号 | 对应工作频率 |
KR20CGDW | CDMA800+GSM900+DCS1800+WCDMA2100 |
KR17CGDTF | 800+900+1800+TD1900 |
KR20CGDTD | 800+900+1800+TD2600 |
KR17CGWTD | 800+900+2100+TD2600 |
KR20CDWTD | 800+1800+2100+TD2600 |
KR17GDWTD | 900+1800+2100+TD2600 |
表 3 电商款 - 五频系列型号及对应频段
表格
型号 | 对应工作频率 |
KR17CGDWTD | 800+900+1800+2100+2600 |
KR20CGDWTD | CDMA+GSM+DCS+WCDMA+TD2600 |
5.3 线下工程专用型号系列
补充规则
工程渠道机型默认 20dBm（常规现货）；17dBm 机型不对外供应工程商；23dBm 机型需单独定制。
表 4 工程款 - 三频系列型号及对应频段
表格
型号 | 对应工作频率 |
KCGW20 | CDMA800+GSM900+WCDMA2100 |
KGDW20 | GSM900+DCS1800+WCDMA2100 |
KCDW20 | CDMA800+DCS1800+WCDMA2100 |
KGDTF20 | GSM900+DCS1800+TD1900 |
KCDTF20 | CDMA800+DCS1800+TD1900 |
KGWTD20 | CDMA800+WCDMA2100+TD2600 |
KCDTD20 | CDMA800+DCS1800+TD2600 |
KDWTD20 | DCS1800+WCDMA2100+TD2600 |
表 5 工程款 - 四频系列型号及对应频段
表格
型号 | 对应工作频率 |
KCGDW20 | CDMA800+GSM900+DCS1800+WCDMA2100 |
KCGDTF20 | 800+900+1800+TD1900 |
KCGDTD20 | 800+900+1800+TD2600 |
KCGWTD20 | 800+900+2100+TD2600 |
KCDWTD20 | 800+1800+2100+TD2600 |
KGDWTD20 | 900+1800+2100+TD2600 |
表 6 工程款 - 五频系列型号及对应频段
表格
型号 | 对应工作频率 |
KCGDWTD20 | CDMA+GSM+DCS+WCDMA+TD2600 |
六、通用整体技术指标
表 7 整机通用技术参数表
表格
技术项目 | 参数值 | 技术项目 | 参数值 |
辐射功率 | 17-23dBm | 自动电平控制 | ≤30dB |
主机增益 | 68±3dB | 驻波比 | ＜2.0 |
最大覆盖面积 | ≤3000㎡ | 噪声系数 | ＜5dB |
可搭载室内天线数 | 1-15 个 | 三阶互调 | ＞-45dBc |
整机尺寸 | 27521246mm | 带内波动 | ＜5dB |
整机功耗 | 12W-16W | 阻抗 | 50Ω |
整机重量 | 3.0KG | 电源适配器 | AC 110-240V、DC +5V 6A |
